拆裝球籠萬向軸步驟

拆裝球籠萬向軸步驟：

1、拆半軸鎖緊。

2、在舉升機上支起汽車，并將汽車提升到適當高度。

3、松開六個固定。

4、從轉向節上拆下控制臂球頭。

5、從外球籠的一側取下半軸，取下時應避免損壞半軸防塵套。

6、半軸與球籠：

1）松開球籠防塵套兩側的卡箍，拆下球籠防塵套并檢查防塵套有無破損老化現象；

2）拆下卡簧：卡簧裝在球籠的，用外卡簧鉗脹開卡簧取下外；

3）卡簧裝在球籠內側的，用錘子敲擊球籠外座圈，使球籠與半軸脫開。

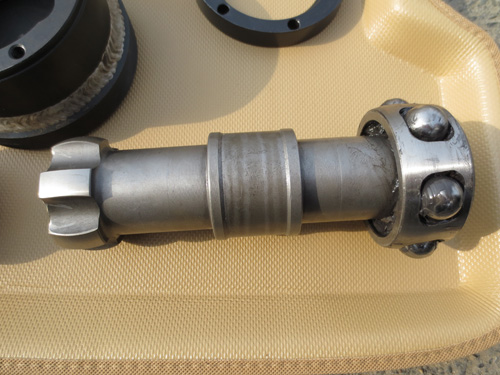

7、分解球籠：

用銅錘敲擊球籠內座圈，使球籠及內座圈與外座圈垂直，取下內座圈、球籠及鋼球。

8、球籠總成檢查：

將球籠內、外座圈、鋼球清洗干凈，并檢查內座圈，球籠，外座圈磨損情況，如有溝槽、剝落、斑點等，就更換球籠總成。

9、安裝外球籠：

先在內、外球籠的滾道上涂以少量的球籠油，再將外球籠的內座圈有倒角的一側與球籠有倒角的一側安裝在同一方向，二者垂直裝入外座圈，并分別將六個鋼球間隔安裝在球籠上，將球籠、內座圈及鋼球推入外座圈中，注意球內座圈有倒角的一側和球籠有倒角的一側朝向外座圈的大端，安裝后使球籠內充滿球籠油。

10、安裝內球籠：

先在內、外球籠的滾道上涂以少量的球籠油，而后使內座圈上的大面對外座圈的小面，再將內座圈與球籠二者垂直裝入外座圈中，最后將球籠的內座圈有倒角的一側與外球籠端面不平的一面相反，裝入到外球籠中，安裝后使球籠內充滿球籠油。

11、安裝外球籠防塵套:

將防塵套裝在半軸上的指定位置，用新的小卡箍將防塵套固定在半軸上 。

12、安裝半軸：

裝內卡簧式時，稍用力將半軸插在外球籠的內座圈中，使卡環卡住半軸環槽，確保固定可靠。

裝外卡簧式半軸時，按規定更換新的卡簧，而后用銅錘敲擊外座圈使穿過內。

13、將球籠防塵套與外座圈用大卡箍固定。
